Montage puce Gamecube
|
||||||||||||||||||||||||||||||||||||||||||
 |
 |

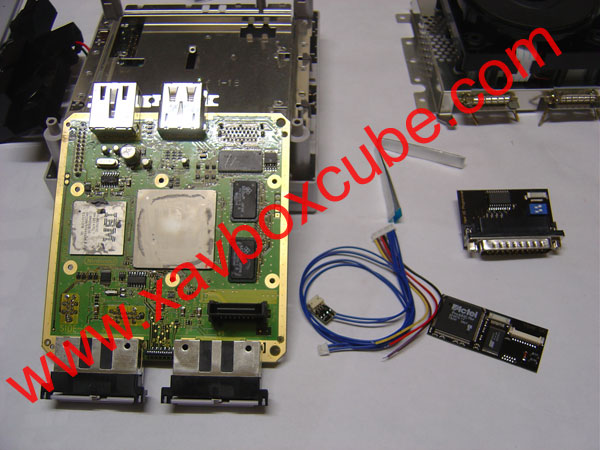

Ce tutos suppose que vous ayez déjà démonté votre Gamecube, si ce n'est pas le cas, cliquez ici
|

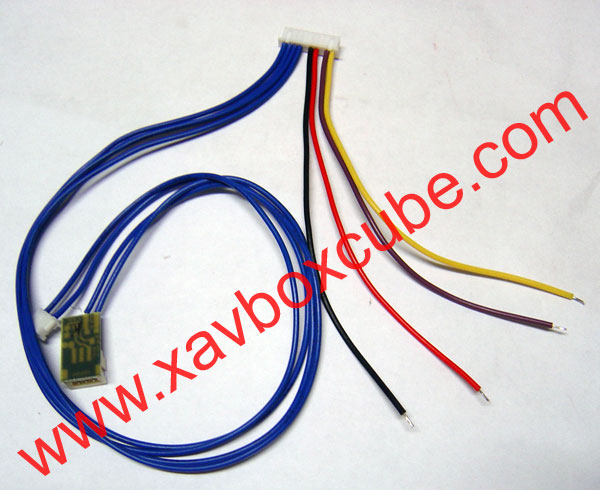

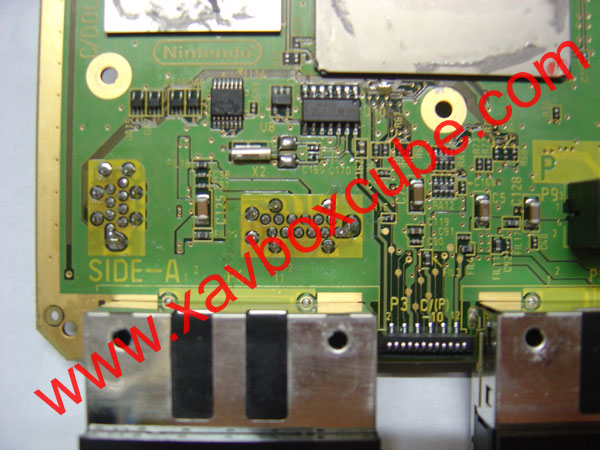

Les fils sont à souder suivant les couleurs et photos ci-dessous cet exemple est pour les Gamecube Rev. A/B (pour les Rev. C, je n'ais pas de photos pour l'instant). Il existe 2 models de carte mère Poue les Rev C, le point "Y" est à soudé au dos de la carte mère. Le petit trait bleu correspond aux 2 points qu'il faut relier avec la soudure |
|
 |
 |

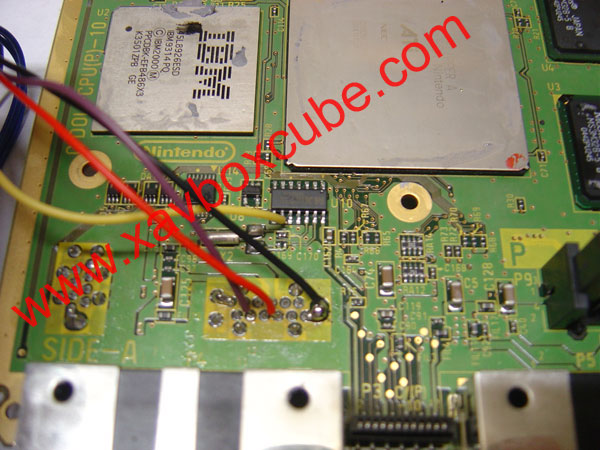

on soude les 4 fils |

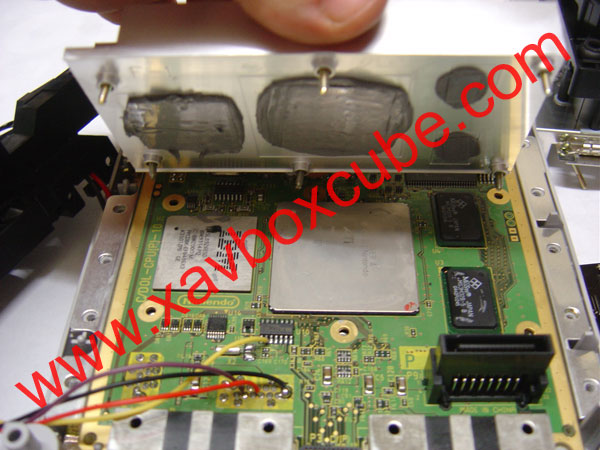

on remet le radiateur en place, (attention à le remettre dans le bon sens et à ne pas mettre de la pate thermique partout) |
 |
 |

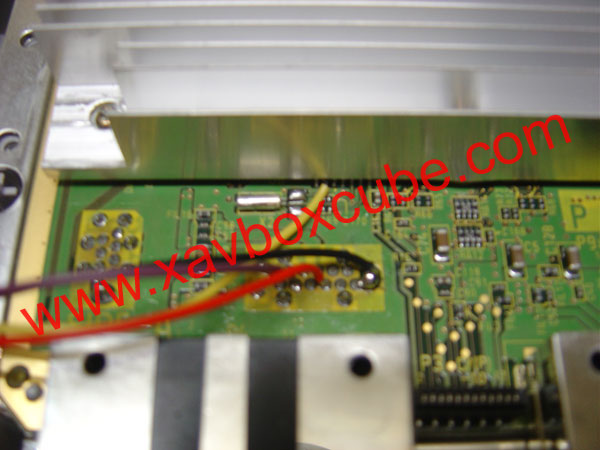

vérifiez que le fil jaune ne touche pas le radiateur |

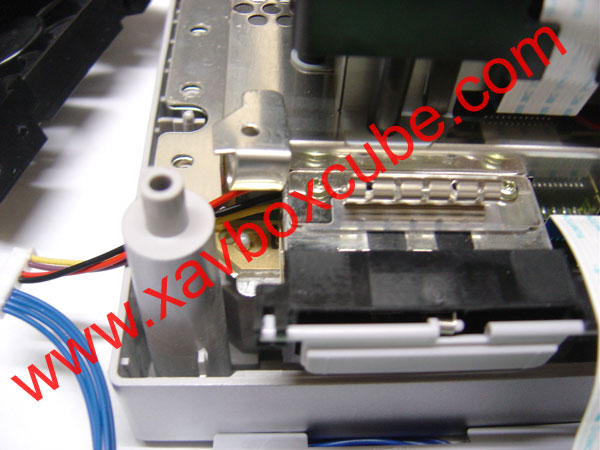

repliez la patte comme indiqué par la flèche pour pouvoir faire sortir les fils de la puce |
 |
 |

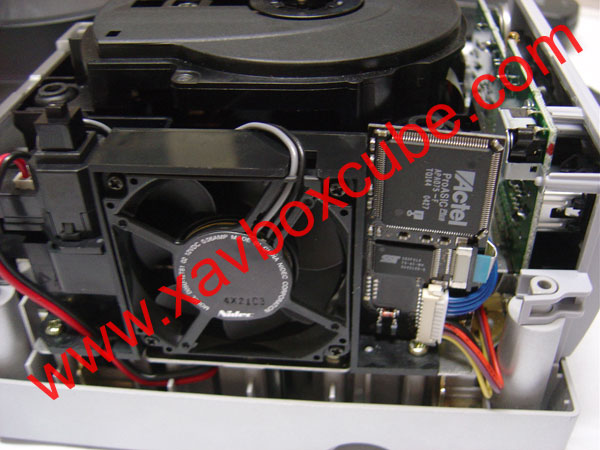

on pose la puce Viper à côté du ventilateur (si vous avez du ruban adhésif double face mettez en au dos de la puce pour la fixer |

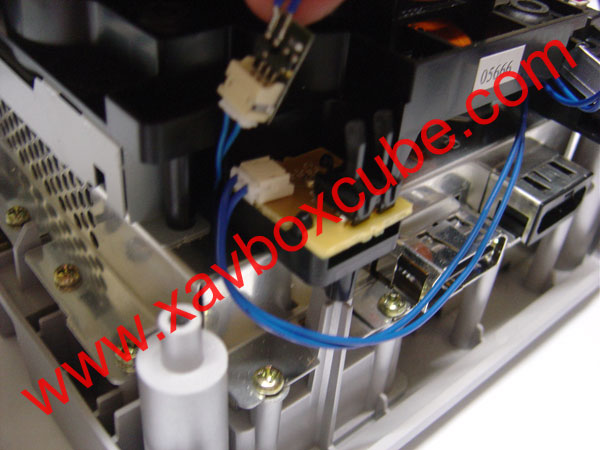

on débranche le fil bleu d'origine et on y met celui qui va vers la puce |
 |
 |

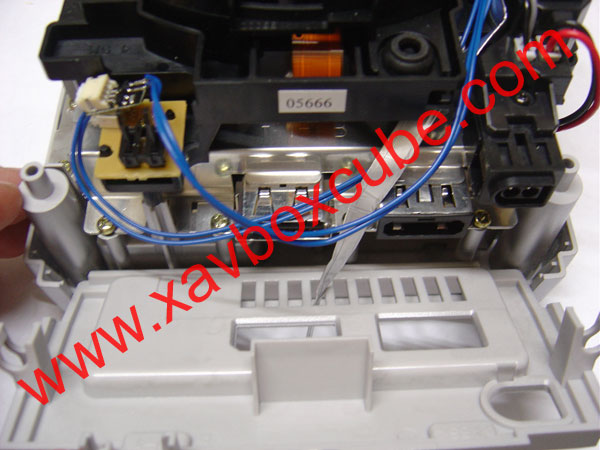

puis on passe la "nappe" pour le programmeur de la Viper |
il n'y a plus qu'à le connecter (il faut écarter la petite partie noire, puis mettre la napper et repositionner la partie noire |
 |
 |
|

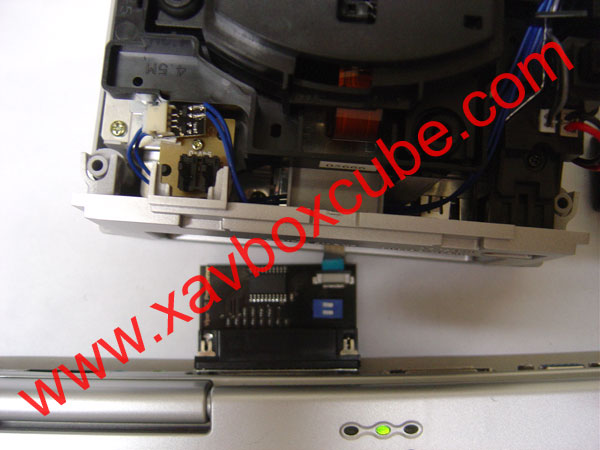

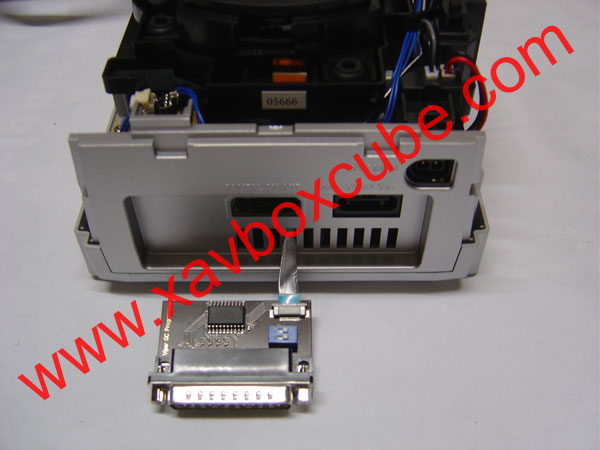

Voici le Viper Programmer une fois en place sur la Gamecube |
|
 |
|
|

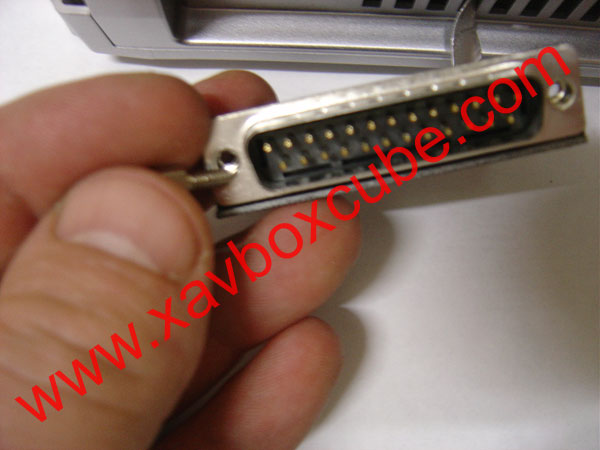

Si comme moi, vous n'avez pas de câble parrallèle sous la maine, alors il faut retirer les contre écrous du programmeur, puis l'emboiter en faisant très attention de ne pas arracher la nappe |
|
 |
 |
Et maintenant, il ne reste plus qu'à flasher la puce (y mettre un bios)
 |
||||||||
 |
 |
 |
 |
 |
||||
 |
 |
 |
||||||
 |
||||||||
 |
|
|
|
|
|
|
|
|
 |
