Montage puce Viper GC Extrem

Présentation :

Le modchip viper GC extreme est apparu fin 2005, presque 1 an après la viper GC, c'est le Modchip le plus simple a monter avec 4 fils a souder uniquement.De nombreuses améliorations on étaient apportées dans cette 2 eme version du modchip pour permettre d'exploiter au mieu et plus simplement les possibilitées de votre console. On note donc que la mémoire interne passe de 2 a 16 Mbits (128ko a 1mo), et la disparition du programmeur sur port LPT (pour flasher le modchip) pour un module USB plus simple a utiliser, de plus, celui ci permet de faire des backup, en le raccordant au connecteur réseau a la place de votre BBA (brodband adaptater ou adaptateur réseau)

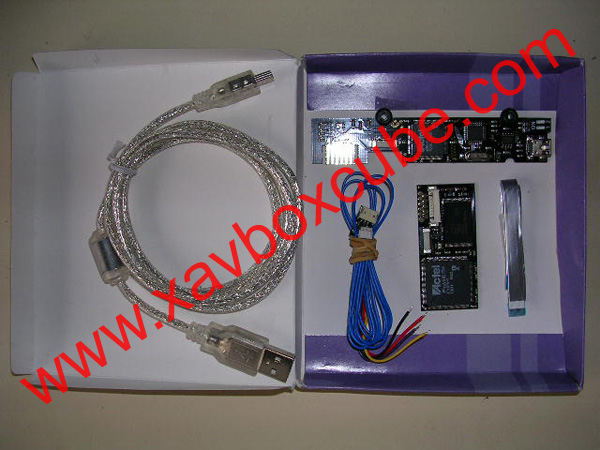

Contenu de la boite :

1 Cable USB, un module USB pour flasher le modchip et faire vos backups, une nappe pour relier le modchip au module USB, connecteur pour modchip et remplacement pour led sensor.

Caractéristiques: Solution USB de programmation USB 2.0 bidirectionel Creation de backups par USB installation 4 fils seulement Mémoires flash 16Mbit Compatible NTSC/PAL/JAP Actel haute vitesse FPGA sécurisé Switch d'activation/désactivation du modchip Led d'indication de fonctionnement

Montage du modchip :

Démontez votre console (voir tuto)

L'étape de base c'est bien évidement le démontage de la console, du fait que les 4 vis qui fixent la coque de la gamecube sont un peu spéciaux, il va falloir acheter l'adaptateur gamebit dédié a ce type de vis, que vous pouvez trouver assez facilement sur le web, l'autre solution , c'est de récupérer un tube de stylo bic, retirer la partie centrale, de bruler légérement la partie pointue du tube jusqu'à ce qu'il soit 'mou' et ensuite le mettre très rapidement dans 1 dans 4 trous en appuyant, laisser sécher quelques secondes et ensuite tourner dans le sens inverse des aiguilles d'une montre en appuyant légérement, vous devriez reussir a sortir vos 4 vis (voir tuto)

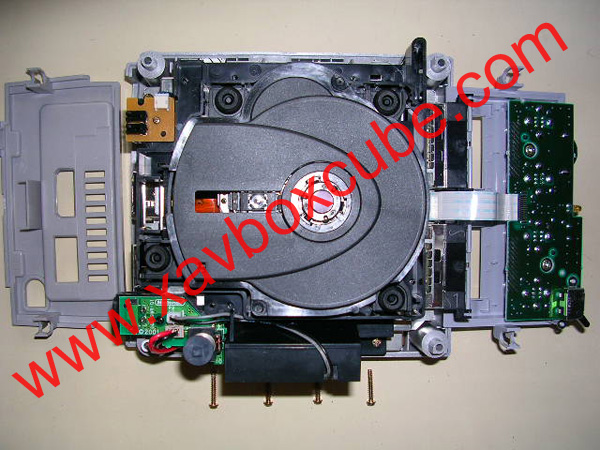

Une fois les 4 vis retirées, démontez les différents modules de la console comme sur l'image, mettre la façade avant vers le bas et retirer la partie arrière de la gamecube

jusqu'ici rien de bien difficile

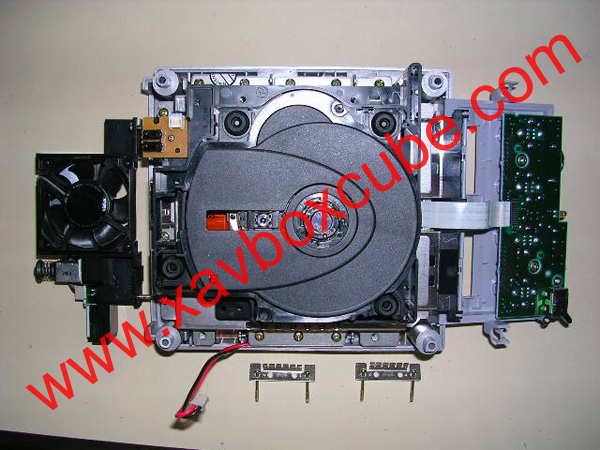

Retirer le Cable d'alimentation du ventilateur/intérrupteur de la console, ainsi que les 2 vis a la base de celui ci,
tirer dabords la partie a droite vers vous pour ensuite le sortir simplement.
Dévisser ensuite les 2 lamelles métaliques de contact a la base de vos slots de carte mémoire.
Dévisser enfin les 12 vis qui maintiennent le module dvd tout autour de la console,
vous pouvez a présent retirer le bloc optique

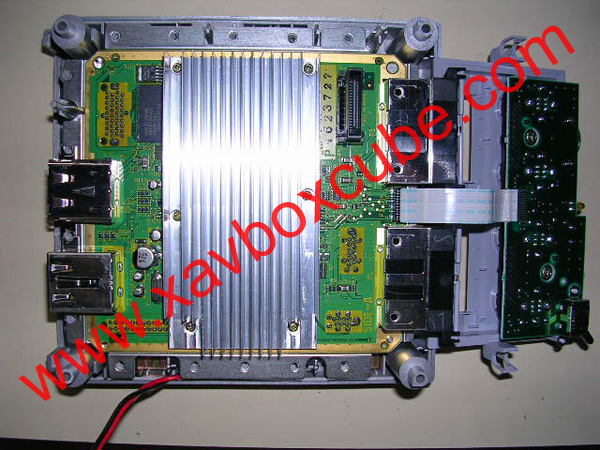

Vous accédez a la carte mére de la console, le coeur de votre bébé se trouve en dessous de ce radiateur , que vous allez être obliger de démonter car il y' encore un étage a démonter pour pouvoir passer la nappe qui relie le module usb à la viper gc extrem et qui permet de flasher le modchip, vous pouvez passer cette étape si vous ne souhaitez pas flasher votre console par usb, il faudra dans ce cas graver votre bios sur dvd.

Pour démonter le radiateur, retirer les 6 vis qui fixent le rad et les mettre de coté.

pour le retirer, il est préférable de faire légérement chauffer le radiateur, pour ce faire, rebrancher le connecteur d'alimentation sur le ventilateur et brancher votre console et allumer la 1 minute environ, mettre la main sur le radiateur pour détecteur une petite montée de température puis tous éteindre et débranché, puis faire levier avec un tournevis entre la carte mére et le radiateur puis retirer le (évitez de salire la partie du dessous)

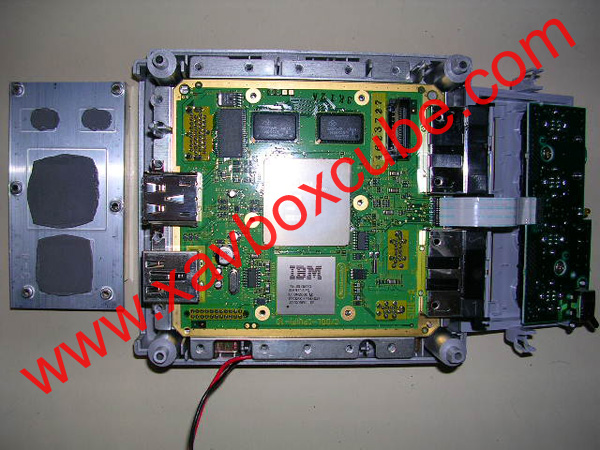

Donc si tous c'est bien passer, vous devriez avoir accès au coeur de votre console, sur la photo on voit le processeur de la gamecube, un Processeur IBM Power PC cadencé a 486 Mhz, ainsi que le GPU (graphic processeur unit) ATI dolphin.

Il faut a présent retirer cette carte mère, rien a dévisser ici, faire levier tout autour de la carte mère avec un tournevis pour la sortir du socle, faire attention a la nappe de la façade , c'est assez fragile.

Une fois la carte mère retirée , une autre plaque métallique protége le module d'alimentation,
rien de bien compliquer ici, retirer les 2 vis au centre et mettre la plaque de coter

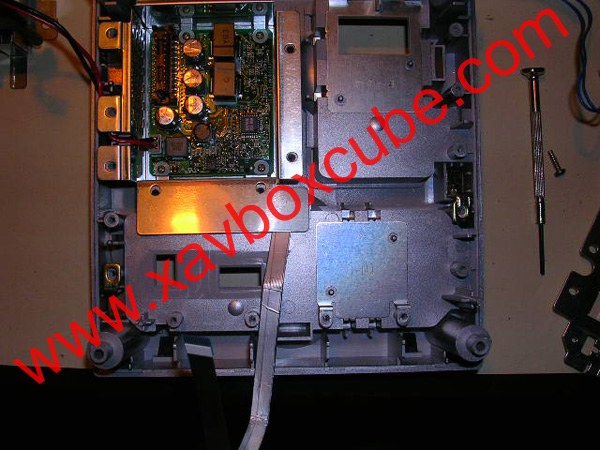

passez la nappe sous la plaque comme sur la photo, reliez le module USB a cette nappe
pour vérifier que vous avez pris assey de longueur pour la connecter

par rapport a la photo, il est préférable de passer la petite nappe sur la gauche (et non pas en bas sur la photo)

remonter les différentes plaques et vérifiez bien qu'il ne vous reste pas de vis, puis remettre la carte mère (sans le radiateur)

Maintenant que tout est prét passons a l'étape de la soudure

Soudure du modchip :

Voilà la partie qui nous intéresse, munissez vous d'un fer a souder de 20-25 watts, pas la peine de trop chauffer, de l'étain assez fin .
Si vous etes novice en soudure, je vous conseil de vous entrainer sur une vieille carte avec de composants pour améliorer votre dextéritée, si vous avez plutot la tremblote, passez votre chemin et laisser faire un spécialiste, ce qui évitera de ruiner votre console.

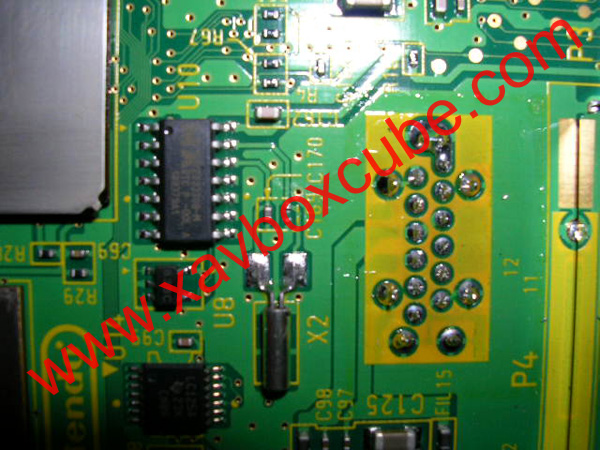

Pas de souçi majeur pour ce qui est de la soudure des différents fils, le plus compliquer reste le fil jaune qui est a connecter sur la puce a gauche sur la photo

Attention, il y'a 2 schémas de montage, car il y'a des consoles type A/B, et pour les consoles de type C, le fil jaune est a fixer en dessous de la carte mére, pour connaître le modèle de carte mère, regarder sous la coque de la gamecube, si c'est marquer DOL 101 c'est une type C

Remontez votre Gamecube

Un fois les soudures effectuées, on remonte en douceur le radiateur, on positionne le bloc optic (penser a relever la patte en fer de la coque pour pouvoir passer les fils du modchip) , faire attention de na pas pincer les fils lorsque vous emboitez le bloc, remettre les 12 vis autour de la console, les 2 lamelles autour des slots mémoire et le ventilateur, rebranchez l'alimentation, vous devriez arriver a quelque chose comme sur la photo.

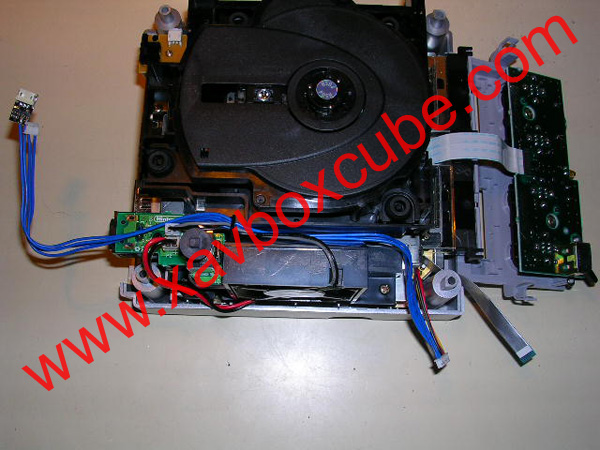

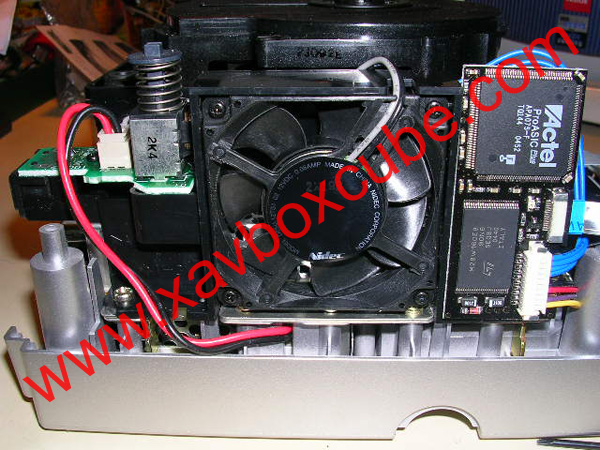

maintenant il faut relier le capteur du led sensor (fil bleu) pour le substituer au capteur d'origine et permettre de faire tourner la console capot ouvert. Passer les fils bleu comme sur la photo, puis débrancher le connecteur du led sensor d'origine (attention c'est très fragile et très court) et le connecter sur celui de la viper, puis remplacer le connecteur d'origine par celui qui est relier a la viper gc extrem.

Pour plus de comoditées, passez les 2 fils bleu derrière la tige en plastic qui supporte le capteur d'ouverture du capot, ça évitera de pincer les fils lors du remontage de la coque.

La phase final approche, et vous allez enfin pouvoir tester votre montage, reliez votre modchip au 2 fiches comme sur la photo, allez y doucement avec la nappe grise, c'est plutot fragile, une fois fait, allumez votre console pour vérifier que le témoin lumineux bleu sur le modchip s'allume, si c'est le cas, vous pouvez a présent remettre la coque sur votre console, le montage est terminé.

Un conseil, faites très attention de ne pas abimer le modchip lors du remontage de la coque, il faut bien plaquer le modchip contre la paroie du ventilateur (du double face pourrai arranger vos souçis)

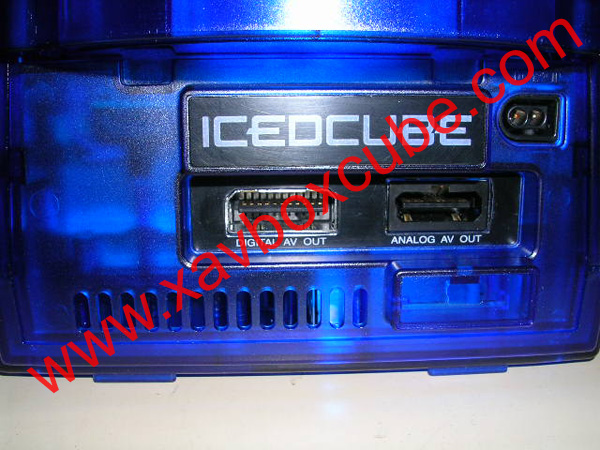

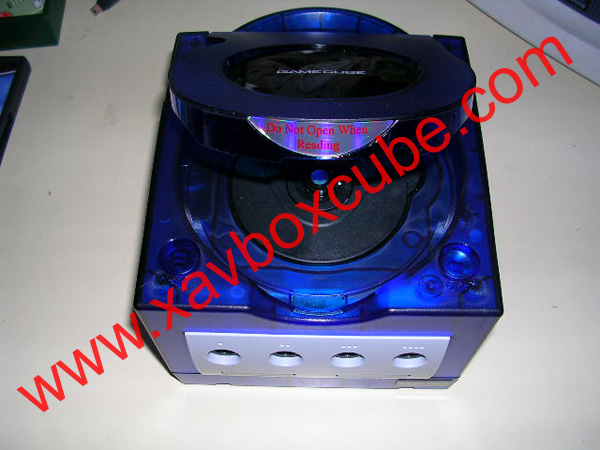

Voilà ma petite gamecube une fois remontée, avec une superbe coque ICEDCUBE, maintenant il reste plus qu'a brancher sur la tv et a flasher votre modchip.Suivez les instructions a l'écran, le bios est préflashée.
