Installation puce Duo Q sur Gamecube :

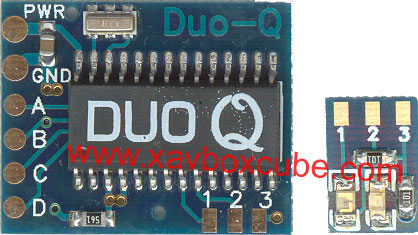

L'installation d'une puce Duo Q n'est pas très compliquée, juste 6 points de soudures sur la carte mère et 3 sur le module externe (led d'affichage).
on retire les 4 vis au dos de la GC |
on retire le capot de la Gamecube |
|
|
|
|
|
|
on retire les vis de la partie métalique
(qui se trouve sous le bloc optique) |
la Duo Q va être soudée ici |
et voici la puce soudée |
|
|
|
|
|
|
|
soudez 3 fils d'une fois et demi
la longueur de la Gamecube |
fixez les 3 fils à l'aide de ruban
adhésif pour plus de sécurité |
|
|
|
|
|
|
|
on colle le petit module externe comme ceci sur le côté
(comme sur la photo, passez les fils par l'encoche) |
|
|
|
|
|
|
led jaune : la GC boot |
|
led bleu : lecture du media |
|
|
|
Quelques conseils pour le montage de la Duo Q :

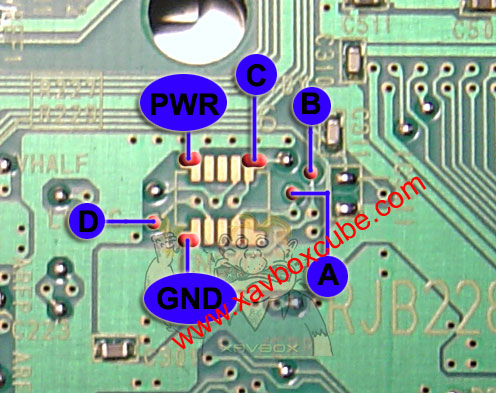

cliquez sur la photo ci-dessous pour voir où souder les points
- si vous avez du fil de couleur, c'est plus simple pour éviter de mélanger les points
- utilisez du fil de petit diamètre et souple
- pour les points A / B / D attention à ne pas chauffer trop longtemps pour ne pas décoller les pastilles !
- n'hésitez pas à mettre un peu de ruban adhésif pour maintenir les fils après les avoir soudés
Pour plus de détails, consultez la page avec les plans de montage
|
